真空吸污車水環真空泵按結構分類及其工作原理
水環泵真空泵(水環泵)按不同結構可分為：?jiǎn)渭?jí)單作用水環泵、單級雙作用水環泵、雙級水環泵、大氣水環泵。
1、單級單作用水環泵；單級是指只有一個葉輪，單作用是指葉輪每旋轉一周，吸氣、排氣各進行一次。這種泵的極限真空較高，但抽速和效率較低。
2、單級雙作用水環泵；單級是指只有一個葉輪，雙作用是指葉輪每旋轉一周，吸氣、排氣各進行二次。在相同的抽速條件下，雙作用水環泵比單作用水環泵大大減少尺寸和重量。由于工作腔對稱分布于泵輪轂兩側，改善了作用在轉子上的載荷。此種泵的抽速較大，效率也較高，但極限真空較低。
3、雙級水環泵；雙級水環泵大多是單作用泵串聯而成。實質上是兩個單級單作用的水環泵的葉輪共用一根心軸聯接而成。它的主要特點是在較高真空度下，仍然具有較大的抽速，而且工作狀況穩定。
4、大氣水環泵；大氣水環泵實際是大氣噴射器串聯水環泵的機組。水環泵前面串聯大氣泵是為了提高極限真空，擴大泵的使用范圍。
吸污車上常用的各種閥門
大家經?？梢栽谖圮嚿峡吹礁鞣N各樣的閥門，這些閥門有不同種類不同型號，同時也起著不同的作用。下面我們將為大家列舉一些吸污車上比較常用的閥門。
1、吸污車球閥

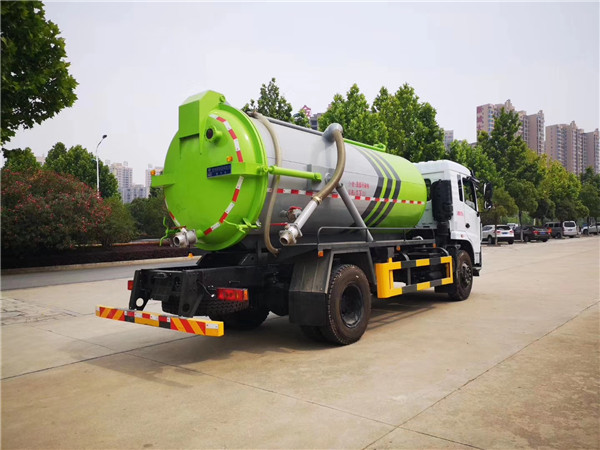

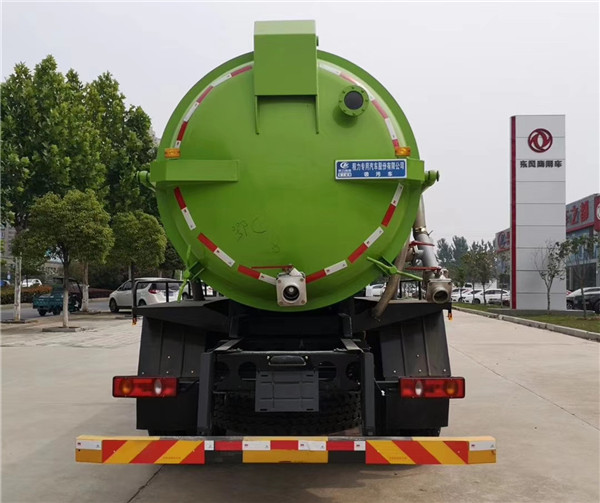

球閥：在吸污車的尾部，大家可以看到一個球閥，常規尺寸是100mm或者150mm，該處球閥是用于吸污車的污水自排，此球閥為鋁合金制作。球閥啟閉件（球體）由閥桿帶動，并繞球閥軸線作旋轉運動的閥門。亦可用于流體的調節與控制，其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等的介質。
2、吸污車蝶閥
蝶閥：在吸污車的尾部，大家可看到一個蝶閥，常規尺寸是200mm，該處蝶閥用于吸污車的污水自排。蝶閥又叫翻板閥，是一種結構簡單的調節閥，可用于低壓管道介質的開關控制。在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。
3、吸污車防溢閥
防溢閥：無論是真空吸污車，還是吸污車，在吸污管的頂部，都有一個防溢閥，常規使用浮漂式防溢閥。此部件是一個帶有浮子單向閥裝置,裝在大罐頂部處,與泵吸氣口相接.其作用是當吸污快滿罐時,由于浮子的作用將單向閥頂向裝置的吸氣口,在浮子及真空吸力的共同作用下,關閉吸氣口．有效防止大罐的污水和污物吸入真空泵管路及真空泵。
4、吸污車四通閥
四通閥：無論是吸污車，還是吸污車，都會安裝四通閥。四通閥的作用是改變吸污車的抽排狀態，四通閥與罐體相連接和真空泵相通同時還與回油箱相通，內設有隔板，改變管路內氣流方向，吸出罐內的空氣，形成真空或給罐內增壓，排出罐內的液體，當四通閥和罐體與真空泵相連接時進行自吸自排。
5、吸污車安全閥
安全閥：吸污車的氣管上會安裝一個安全閥，其目的是控制罐體內的氣壓。當吸污車強排時，為防止罐內壓力過大導致爆罐，故安裝安全閥，增強吸污車的安全性。安全閥是啟閉件受外力作用下處于常閉狀態，當吸污罐內壓力升高超過規定值時，通過向外排放空氣來防止罐體內壓力超過規定數值的特殊閥門。安全閥屬于自動閥類，主要用于鍋爐、壓力容器和管道上，控制壓力不超過規定值，對人身安全和設備運行起重要保護作用。
